Destructor Meko 360 HZ "Almirante Brown" ARA D 10
Por Juan Carlos Lago
A
fin de modernizar su flota la ARMADA ARGENTINA firmo en diciembre
de 1978 un contrato con el astillero BLOHM VOSS de Hamburgo,
(Alemania) para la construcción de cuatro destructores con el
sistema Meko, el cual consiste en un concepto modular según el
cual cada sistema de armas puede ser reemplazado sin necesidad de
modificar la estructura del buque en caso de ser necesario
modernizarlos o muy rápidamente en caso de avería en combate.
De estos cuatro destructores La Almirante Brown (D10) fue la
primera en entrar en servicio en el año 1983.
Su principal misión fuera de la Argentina fue la guerra del
golfo en el año 1990/1991.Actualmente en servicio esta
nave junto a los destructores La Argentina (D11) – Heroína
(D12) y Sarandi (D13) constituyen los barcos de mayor poder
ofensivo de la ARMADA ARGENTINA.
CARACTERICTICAS TECNICAS
Eslora 125,90 MT
Manga 15 MT
Puntal 9,3 MT
Calado Máximo 5,8 MT
Desplazamiento Máximo 3600 TN ( en orden de combate)
Tripulación 200
GRUPO PROPULSOR
Tipo COGOG
Motores de velocidad Crucero (20,5 nudos)
2 RR tyne rm1c de 3770kw c/u a 3370 Rpm
Motores de velocidad Máxima (30,5 nudos)
2RR Olympus TM 38 de 19.100kw c/u a 5560 Rpm
Radio de acción a 18 nudos: 4500 millas
ARMAMENTO
2 lanzadores EXOCET cuádruples para MM40 sin recargas (8 mísiles)
1 lanzador óctuple albatros para mísiles áspide con recarga de 16 mísiles total 24
1 cañón de 127mm OTO MELARA con carga automática y provisión de 460 cartuchos para tiro naval y antiaéreo
4 torres dobles de 40 mm/70 Breda para defensa antiaérea con carga automática y una provisión de 10750 cartuchos.
2 tubos lanzatorpedos triples (PLESSEY) MK32 para torpedos MK44/48 con 6 torpedos en los tubos y 12 de reserva
1 helicóptero Fennec 555 para todo tipo de tareas y triangulación de tiro de largo alcance.
2 lanzacohetes Sciar multiuso de 105mm mod. 73/1 con una provisión de 120 cohetes (usado para contramedida antimisiles)
EQUIPOS ELECTRÓNICOS
1 radar de vigilancia aérea y superficie de largo alcance HSA DA 08 A (H/S)
1radar combinado de vigilancia y seguimiento de blanco de superficies y aéreos Wm25 (HS)
2 radar de dirección de tiro para mísiles y ametralladoras antiaéreas (STIR)
1 radar de navegación (DECCA)
1 sonar de corto y mediano alcance (K/A/E)
1 sistema de contramedidas electrónicas (AEG/TFK)
CONSTRUCCION DEL
MODELO
Escala 1/70
Tiempo de construcción 5 años (2000 hs aprox.)
Materiales
plástico alto impacto
de diferentes espesores
bronce
aluminio
perfiles de madera
La decisión de construir el destructor ALMIRANTE BROWN, la tome
luego de tomar contacto con dicho buque en una visita a la base
de puerto Belgrano en el año 1996 durante la fiesta del l00
aniversario de la base.
Luego de acopiar el mayor numero de fotos y planos comencé la
construcción en el año 1999.
El 95% del modelo esta construido en plástico alto impacto
incluido las cuadernas.

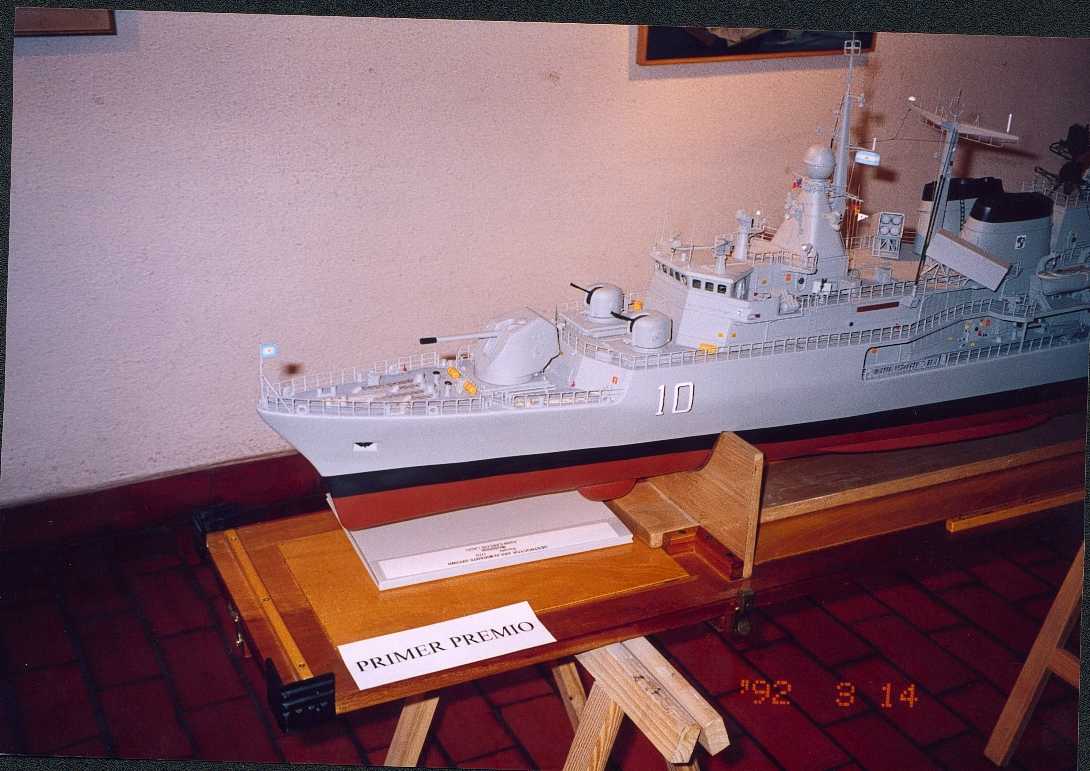

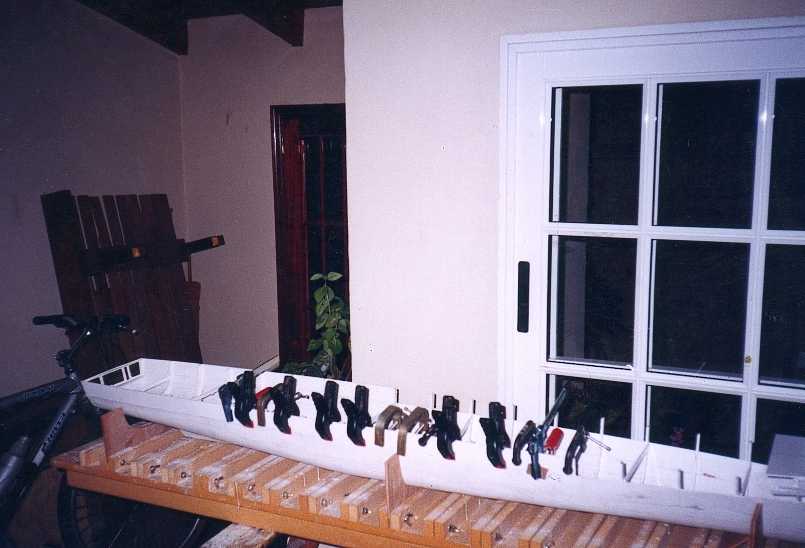

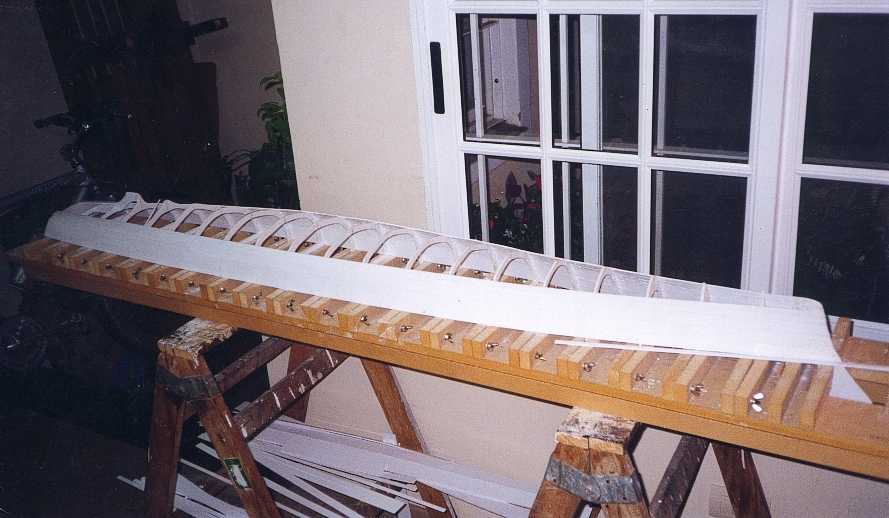

El casco esta construido con el sistema de cuadernas y tracas.
Las cuadernas son de 4mm las cuales luego de calarlas las alinee
en forma invertida en una madera con soportes para cada cuaderna,

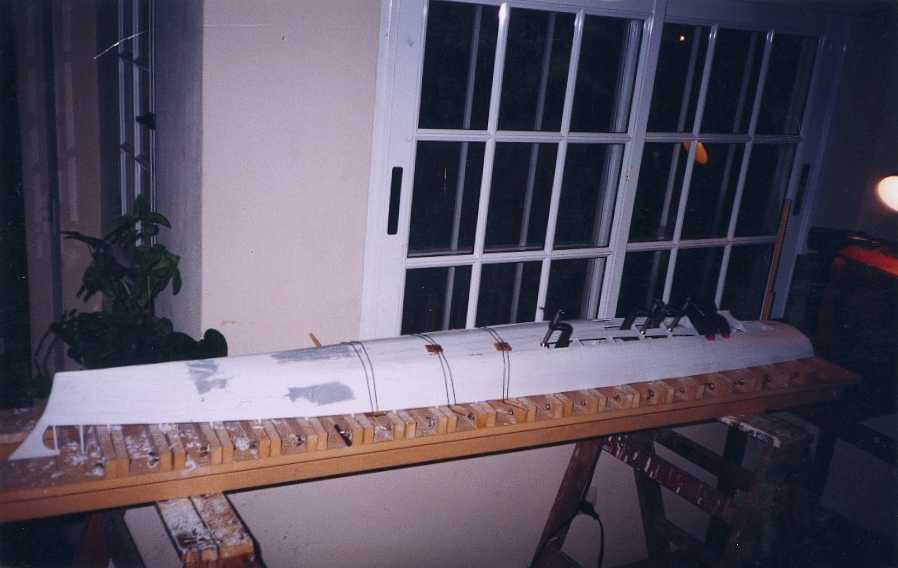

especialmente preparada, luego forre el casco con tiras de
plástico ( de varios anchos de acuerdo al lugar a cubrir) de

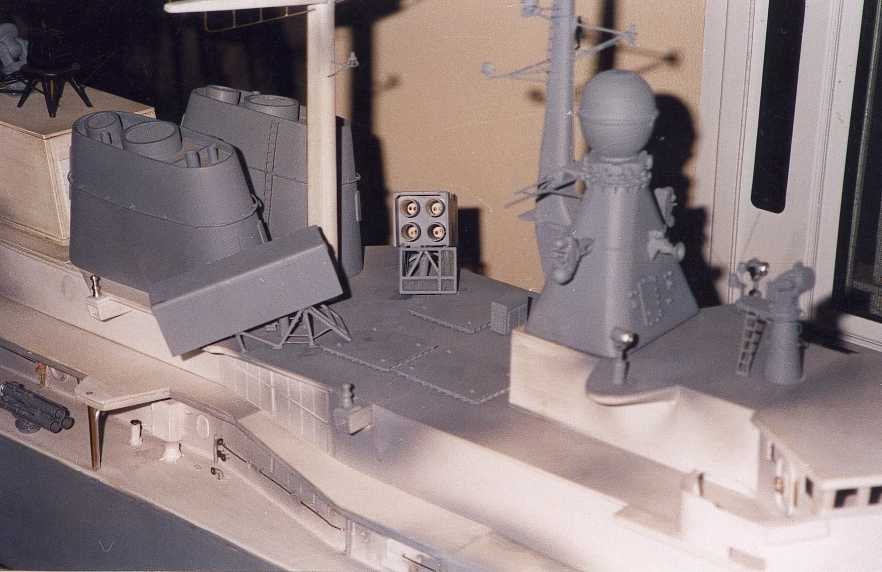

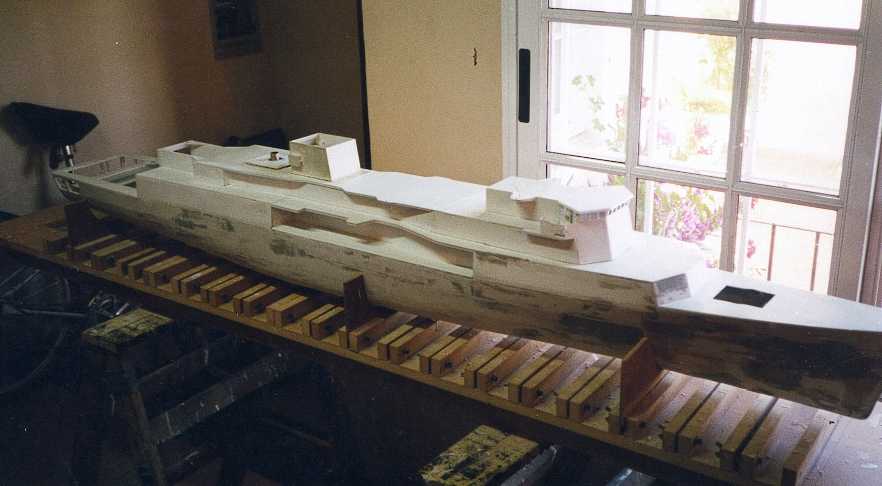

2,5mm de espesor toda la superestructura esta construidas con
plásticos de espesor grueso ya que debía tener buena fortaleza
para albergar todos los sistemas electrónicos y mecánicos de la
maqueta.
Todos los accesorios son construidos, los únicos no fabricados
son las escaleras /anclas, botes de goma y volantes de las
puertas.
Los motores de propulsión son dos Robbe 600 con
caja reductora 3 a 1.
Las hélices fueron construidas fresando las ranuras sobre un
cilindro de 13 mm de bronce y luego soldando con estaño las 5
palas de bronce, de 1mm de espesor, luego se le dio un baño de
bronce que simule el envejecimiento.
Entre el motor y la hélice se colocaron dos juntas cardanicas
Robbe el eje es de acero inoxidable de 5 mm.
El timón (plástico alto impacto) las patas de gallo (bronce)
las aletas estabilizadoras fijas y móviles se encuentran en
escala exacta en cuanto a medidas y ángulos de posición ya que
conseguí un plano de la parte inferior y exterior original.
El modelo es controlado por un radio control Robbe f14 futaba de
8 canales al cual se le agrego un expansor Robbe que lo lleva a
15 canales.
Las funciones radiocontroladas son:
1 Canal
avance y retroceso
2 Canal
giro a babor giro
estribor
3 Canal
timón
4 Canal
giro torres
ametralladoras proa
5 Canal
giro torres
ametralladoras popa
6 Canal
giro cañón principal
7 Canal
elevación cañón
principal
8 Canal
Ascenso descenso
lancha estribor
9 Canal
Elevación lanzador de
mísiles
10 Canal
Giro lanzador de mísiles
11 Canal
Disparo mísiles tipo áspide ( el lanzador
dispara eléctricamente dos artículos pirotécnicos)
12 Canal
carga de mísiles tipo
ASPIDE (posee un cargador automático controlado por un
microcomputador que realiza todos los movimientos de carga) en el
cargador hay almacenados 12 misiles
13 Canal
ancla
14 Canal
disparo mísiles Exocet
(8) o disparó cañón (3 salvas) las salvas fueron armadas sobre
cartuchos vacíos de bala 22 detonadas por un disparador
eléctrico
15 Canal
sonido zafarrancho de
combate o reflector de señales
16 Canal
estabilizadores
Debido a la gran cantidad de motores, mecanismos y circuitos
electrónicos el peso del barco es excesivo por esta cuestión la
línea de flotación del modelo esta 9mm sobre la original a
escala.
A pesar de esto logre un buen equilibrio del modelo colocando las
baterías y el plomo bien abajo y además colocando los
estabilizadores activos con dos servos controlado por un
giroscopio. Lo cual evita un excesivo rolido al girar o
navegando recto.
El giroscopio usado es una futaba de los que tenían un motor con
volante.
Debido a que son poco sensibles (están preparados para
movimientos bruscos) saque el motor y le fabrique un péndulo
usando los mismos sensores magnéticos.
El modelo a pesar de la cantidad de funciones tiene solamente
tres servos 1 para timón, 2 para estabilizadores.
Posee para controlar las funciones 8 microcontroladores
electrónicos ( PIC ) que evitan el uso de servos.
Para el funcionamiento de todos los movimientos posee 15
micro-motores.
Finalmente
el pintado se realizo con aerógrafo usando pinturas semi mate de
primera calidad, la cual fue teñida copiando por computadora el
color original del barco.
