Construcción de Hélices (2)
Por Francisco Ariganello

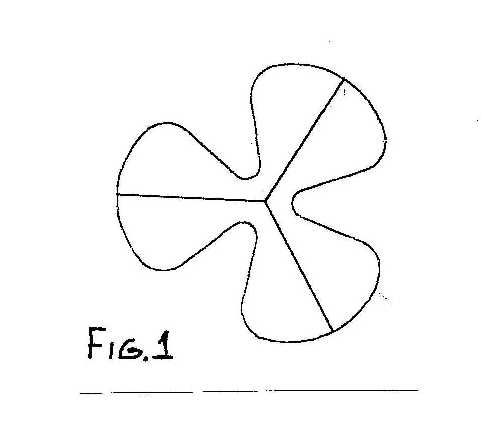

Para construirlas necesitamos chapa de latón de 0.9 mm a 1 mm de espesor y una plantilla básica que se puede dibujar (opción hacerlo asistido por computadora) o bajar de Internet (fig. 1); elegimos un diámetro inicial, por ejemplo 40 mm. A partir de ese diámetro, con una fotocopiadora, podemos reducir o agrandar al tamaño deseado.
La plantilla de papel que recortemos previamente, la pegamos sobre la chapa y nos sirve de guia para cortar la chapa con la forma de nuestra hélice. Para hacer el corte lo mejor es usar un discor abrasivo para metales de 1 mm de espesor de calidad, lo colocamos sobre una amoladora de banco y vamos guiando con la mano el trozo de chapa para cortarla.

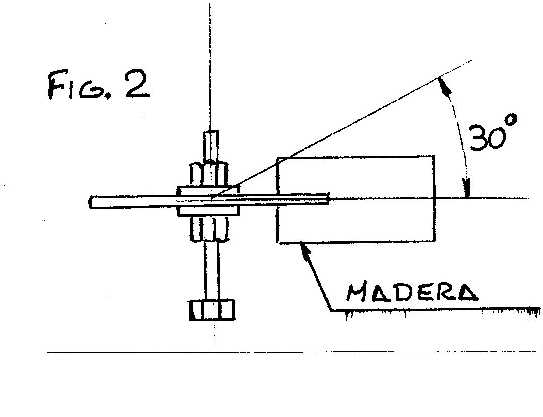

Una vez cortada prolijamos el borde con una lija fina y hacemos el agujero central. Luego de esto podemos despegar la plantilla del papel Ahora debemos darle la inclinación a cada aspa o pala, para ello necesitamos un tornillo, 2 arandelas y 2 tuercas, junto con un trozo de madera con una ranura que nos sirve para doblar la pala sin dañarla ni marcarla (fig. 2).
La inclinación aproximada para las aspas es de unos 30 grados.

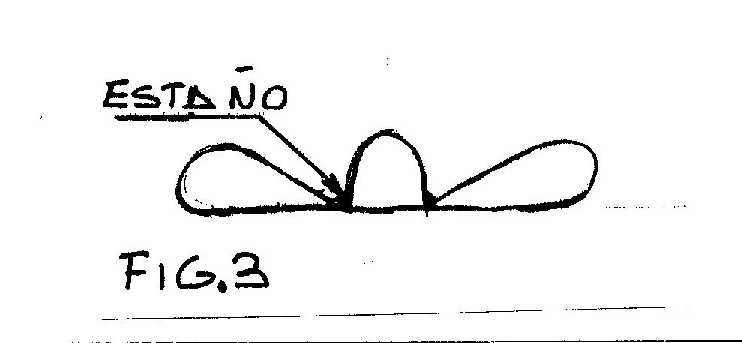

Una vez hecho esto debemos colocarle el cono roscado, este lo prodemos fabricar torne o simplemente nos sirve una tuerca ciega de bronce. El paso final es soldar con estaño este cono a la hélice y está terminada.
Toda esta descripción nos sirve para fabricar hélices con la cantidad de aspas que necesitemos (2, 3 o 4).
